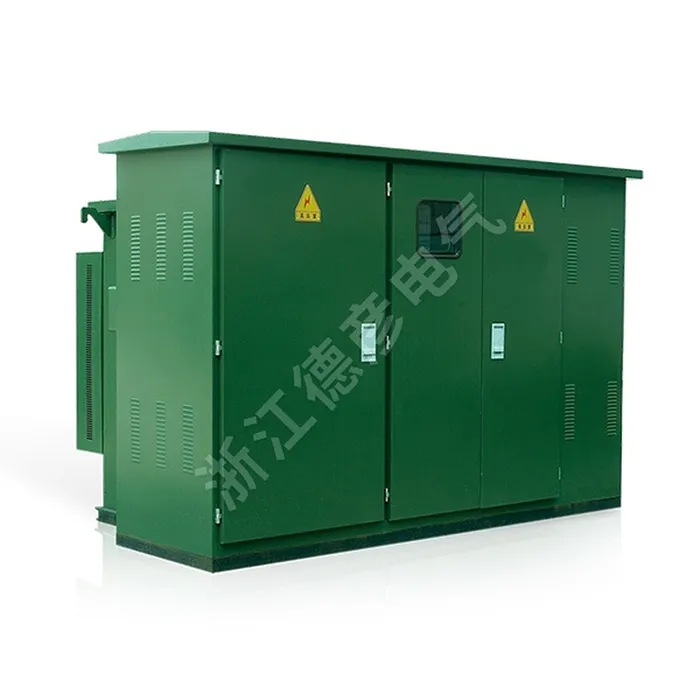

Gardu Tipe Kotak Prefabrikasi gaya Amerika

Nomer Seri

jeneng

Unit

Spesifikasi Teknis

1

voltase dirating

kv

10/0.4 (Tekanan Dhuwur/Tekanan Sedheng)

2

Tegangan operasi maksimum

kv

12 (Sisih voltase dhuwur)

3

frekuensi dirating

Hz

50

4

Kapasitas sing dirating

KVA

50-1600

5

Frekuensi daya 1 menit tahan voltase

KV

35

6

Tegangan impuls kilat

KV

75

7

Metode pendinginan

Pendinginan diri sing dicemplungake lenga

8

voltase dhuwur sekring serep breaking saiki

kA

50

9

Sekring penyisipan arus putus

KA

2.5

10

Suhu sekitar

℃

-35-+40

11

Diijini munggah suhu saka kumparan

k

65

12

Regulasi tegangan tanpa beban

± 5% utawa ± 2 × 2,5%

13

Tingkat Noise

dB

50

14

Rating pangayoman

IP43

Kapasitas kVA

Tegangan kV

Jeneng Grup Sambungan

% saiki tanpa beban

% saiki tanpa beban

Tegangan Impedansi%

S9

S10

S11

Tekanan dhuwur

Tekanan rendah

S9

S10

S11

S9

S9

S11

50

10±5% utawa ±2×2,5%

0.4

Dyn11 utawa Yyn0

2.0

1.9

0.75

0.17

0.15

0.12

0.87

0.83

0.87

63

1.9

1.8

0.7

0.2

0.18

0.14

1.04

0.99

1.04

80

1.9

1.7

0.7

0.25

0.22

0.175

1.25

1.2

1.25

100

1.8

1.55

0.65

0.29

0.26

0.2

1.5

1.42

1.5

125

1.7

1.45

0.65

0.34

0.3

0.235

4.0

1.8

1.72

1.8

160

1.6

1.3

0.6

0.4

0.36

0.27

2.2

2.12

2.2

200

1.5

1.2

0.55

0.48

0.43

0.33

2.6

2.5

2.6

250

1.4

1.1

0.5

0.56

0.5

0.39

3.05

2.9

3.05

315

1.4

1.0

0.45

0.67

0.29

0.465

3.65

3.45

3.65

400

1.3

1.0

0.4

0.8

0.71

0.56

4.3

4.15

4.3

500

1.2

1.0

0.4

0.96

0.85

0.67

5.15

4.82

5.15

630

1.1

0.8

0.4

1.2

1.6

0.81

6.2

5.86

6.2

800

1.0

0.7

0.35

1.4

1.23

0.98

7.5

7.2

7.5

1000

1.0

0.6

0.3

1.7

1.5

1.15

4.5

10.3

9.8

10.3

250

0.9

0.6

0.27

1.95

1.72

1.36

12.0

12.2

12.0
