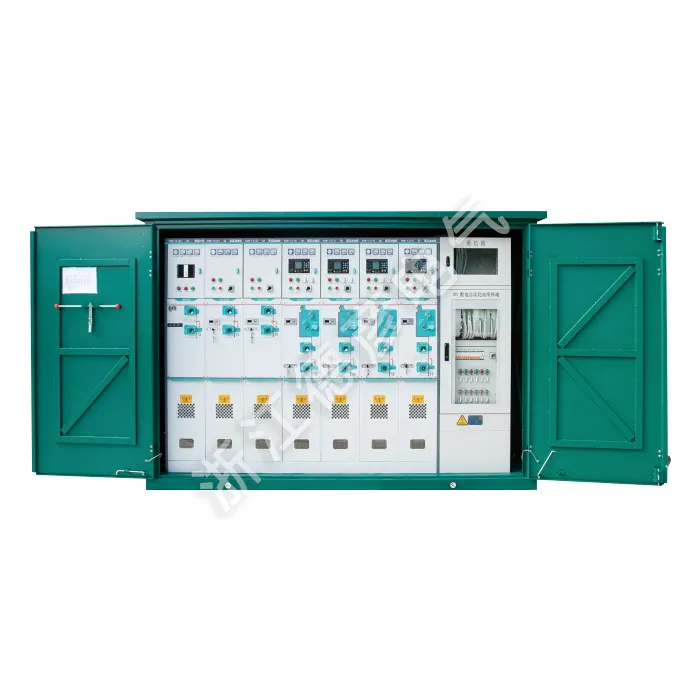

Kotak Cabang Kabel Tegangan Tinggi (Stasiun Ngalih Luar Ruangan)

Deyan Electric minangka pemasok listrik industri profesional kanthi R&D, produksi lan layanan terpadu. Kotak Cabang Kabel Tegangan Tinggi （Stasiun Ngalih Luar Ruangan） minangka stasiun saklar ruangan ruangan sing kompak lan tahan cuaca kanggo jaringan distribusi 6-35kV. Iki mbisakake cabang kabel sing aman, sambungan lan isolasi liwat konektor plug-in kanthi terisolasi, nampilake titik pedhot sing katon lan grounding sing dipercaya. Solusi ngirit papan iki nyederhanakake ekspansi lan pangopènan kothak.

Kirim Pitakonan

Deskripsi Produk

Kotak Cabang Kabel Tegangan Tinggi （Stasiun Ngalih Luar Ruangan） minangka stasiun saklar ruangan ruangan sing kompak lan tahan cuaca kanggo jaringan distribusi 6-35kV minangka unit utama cincin ruangan terisolasi gas maju sing nggabungake teknologi standar internasional. Kothak Cabang Kabel Tegangan Tinggi dirancang kanggo jaringan distribusi 12/24kV, dilengkapi insulasi SF6 sing disegel kanthi lengkap, konstruksi modular, lan operasi tanpa pangopènan sing cocog kanggo lingkungan sing atos. Ndhukung fungsi otomatisasi sing bisa ditambahi, ngidini distribusi daya sing dipercaya ing taman industri, wilayah kutha, lan pusat komersial nalika nggampangake intelijen kothak.

Parameter Produk (Spesifikasi)

Jeneng Proyek			Unit	Ngalih beban
Jeneng Proyek			Unit	C-Load Switching Unit	F-Kombinasi Unit Listrik	V- Circuit Breaker Unit
voltase dirating			kv	12/24	12/24	12/24
Frekuensi dirating			Hz	50	50	50
Rated saiki			A	630	125	630
Rated Transfer Saiki			A		1750
Rated Insulation Level	1 min Frekuensi Daya Tahan Tegangan (Phase-to-Ground)	gantian, ing oposisi	KV		42/65
	1 min Frekuensi Daya Tahan Tegangan (Phase-to-Ground)	Antarane istirahat	KV		48/79
	Tegangan impuls kilat	gantian, ing oposisi	KV		75/125
	Tegangan impuls kilat		KV		85/145
Dirating Short-Circuit Breaking Saiki			kV	20	315	20
Rated Short-Circuit Closing Current			KA	50	80	50
Nilai Arus Penutupan Sirkuit Pendek (Grounding Switch)			KA	50		50
Dirating Short-Time Tahan Saiki		Sirkuit utama	kA	20	20	20
Dirating Short-Time Tahan Saiki		Ngalih Grounding	KA	20	20	20
Dirating Short-Time Duration		Sirkuit utama	S	4		4
Dirating Short-Time Duration		Ngalih Grounding	S	4	4	4
Rated Peak Tahan Saiki		Sirkuit utama	KA	50		50
Rated Peak Tahan Saiki		Ngalih Grounding	KA	50	50	50
Tes Busur Internal (Tes Busur Pembakaran Internal)			A	630	20 kA / 0,5 s	630
Dirating ditutup-loop breaking saiki			A	630	Diwatesi dening sekring	630
Rated beban aktif breaking saiki			A	10	Diwatesi dening sekring	25
Rated Kabel Ngisi daya lan Breaking Arus			Kapindho	5000	17.4	3000
Urip mekanik		Ngalih Beban / Pedhot	Kapindho	3000	5000	3000
		Ngalih Grounding	Kapindho		3000	10000
		Pemutus Sirkuit Vakum	Mpa
Tekanan Gas SF6 (Tekanan Absolut ing 20°C)					0.035
Rate Serangan Kilat Tahunan					≤0,025% saben taun
Rating Proteksi kanggo Air Chamber lan Fuse Tube					IP67
Enclosure lan Omah Proteksi Rating					IP4X

Fitur Produk lan Aplikasi

Desain ruangan kompak

Perlindungan Lingkungan Lengkap

Teknologi Insulasi Gas Lanjut

Konfigurasi Modular Fleksibel

Operasi Bebas Pangopènan

Situs Aplikasi

◇ Gardu sekunder sing kompak

◇ Industri cilik lan perusahaan pertambangan

◇ Pembangkit listrik tenaga angin

◇ Hotel, pusat perbelanjaan, gedung perkantoran, pusat komersial, lsp.

◇ C- Unit saklar beban

◇ Unit sambungan kabel D-Direct

◇ De- Unit sambungan kabel langsung kanthi switch grounding

◇ F- Beban unit kombinasi switch-sekring

◇ V- Unit pemutus sirkuit vakum

High Voltage Cable Branch Box (Outdoor Switching Station)
