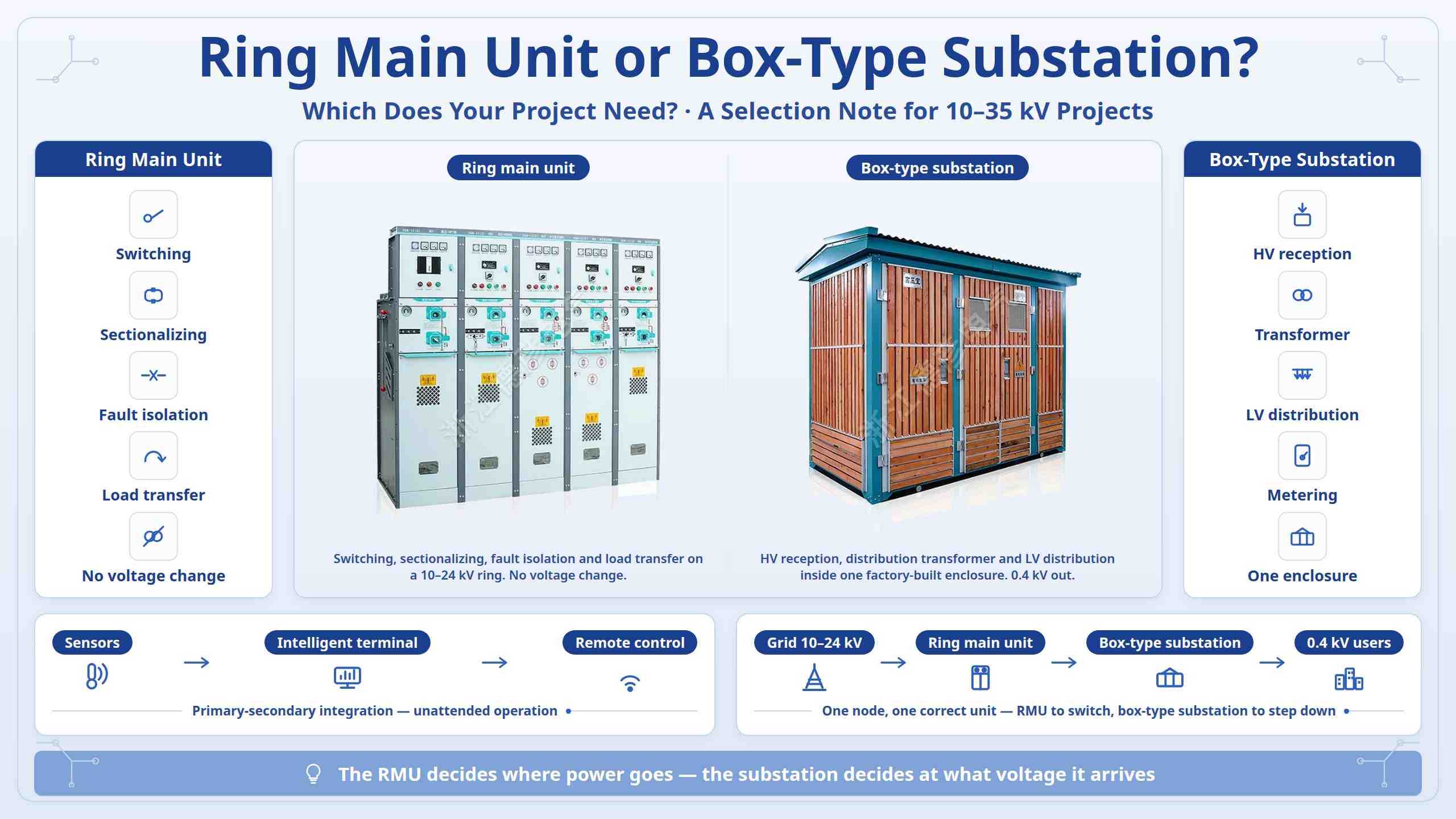

Unit Utama Ring utawa Gardu Tipe Box: Apa Proyek Sampeyan Perlu?

Ing proyek distribusi 10-35kV, unit utama ring (RMU) lan gardu jinis kothak asring kasebut ing review desain sing padha. Amarga loro-lorone kompak lan loro-lorone dibangun ing pabrik, kadhangkala dianggep minangka pilihan sing saingan. Padha ora. Kaputusan teka menyang siji pitakonan babagan simpul sing sampeyan rencanakake: apa titik iki kudu ngurangi voltase lan nyebarake daya voltase kurang, utawa mung kudu ngoper, nggawe bagean lan nyambungake garis?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), sing mrodhuksi loro baris produk, mranata metu wates praktis ing ngisor iki.

I. Loro Proyek Beda

Unit utama ring yaiku switchgear tertutup logam sing digunakake ing jaringan ring voltase medium 10-24kV. Komponen internal yaiku switch break beban, switch earthing lan sekring. Iku nindakake ngoper, line sectionalizing, fault isolasi lan mbukak transfer, supaya fault ing siji bagean kabel bisa Cut mati tanpa interrupting sumber kanggo liyane ring. Iku ora ngganti voltase.

Gardu jinis kothak nggabungake resepsi daya voltase dhuwur, trafo distribusi lan distribusi daya voltase rendah - bebarengan karo metering lan enclosure - dadi siji struktur baja sing bisa dipindhah kanthi lengkap. Prefabricated ing pabrik, dikirim minangka unit kabèh, lan output daya kurang voltase kanggo pangguna pungkasan.

Ing siji baris: RMU mutusake menyang ngendi daya; gardu kothak-jinis nemtokaken ing voltase apa teka lan cara disebarake.

II. Cocog Model karo Skenario Sampeyan

Renovasi kabel kutha kanthi sumber dering dual-daya lan ora ana panggilan lokal kanggo RMU. Titik beban sing mbutuhake daya metu 0.4kV - omah omah, bengkel, zona komersial, stasiun pangisi daya - nelpon gardu jinis kothak. Situs njaba ruangan, sempit, lembab utawa bledug luwih milih RMU sing diisolasi gas, sing tank sing disegel tahan kondensasi, bledug lan kabut uyah kanthi pengawasan sing kurang. Proyek fotovoltaik, panyimpenan lan ngisi daya nggunakake loro: gardu kothak langkah-up lan lemari sing disambungake kothak nangani konversi lan sambungan kothak, dene RMU terisolasi gas nangani koleksi lan ngoper ing jejak sing dikontrol.

III. Ing Umume Proyek Dheweke Kerja Bareng

Ing pirang-pirang substation jinis kothak, unit mlebu lan metu voltase dhuwur dhewe minangka unit utama sing nganggo switch break load. RMU minangka komponen switching; gardu iku pager sing nambah transformasi lan distribusi kurang voltase watara. Wates mulane praktis tinimbang competitive - yen simpul mung ngalih lan sectionalizes, nemtokake RMU; yen uga kudu mundur lan nyebarake, nemtokake gardu jinis kothak; lan yen stasiun sing uga dadi bagéan saka jaringan ring, loro kasebut bebarengan. Arah arus utama kanggo loro kasebut yaiku integrasi primer-sekunder: sensor lan unit ngawasi ing njero kabinet, dicocogake karo terminal distribusi cerdas eksternal, mbisakake upload data wektu nyata, lokasi kesalahan otomatis lan isolasi, kontrol switching remot lan operasi tanpa pengawasan.

IV. Apa sing kudu Diverifikasi Sadurunge Konfirmasi Model

Netepake dhisik apa jaringan iku radial utawa dual-daya ring - iki mung nemtokake apa RMU dibutuhake. Banjur verifikasi voltase dirating (10/24 / 35kV), dirating saiki lan short-circuit breaking saiki karo setelan pangayoman tumata; kahanan situs kalebu papan, asor, bledug, kabut uyah lan kelas pangayoman, karo peralatan bledosan-bukti saben GB 50058 yen dibutuhake; lan syarat mbukak kayata kapasitas trafo, sirkuit metu lan bisa relokasi. Timbang biaya pisanan karo biaya siklus urip: peralatan terisolasi udhara cocog karo situs njero ruangan sing garing kanthi staf pangopènan khusus, dene peralatan terisolasi gas luwih larang ing ngarep nanging nyuda pangopènan ing situs ruangan utawa hard-to-inspect.

Tentang Zhejiang Deyan Electric Co., Ltd.

Zhejiang Deyan Electric Co., Ltd., dumunung ing Zona Pembangunan Ekonomi Kutha Yueqing, Provinsi Zhejiang, spesialisasi ing R&D, produksi lan layanan peralatan listrik industri. Produk inti kalebu unit utama ring (air-terisolasi lan terisolasi gas), switchgears terisolasi gas, gardu jinis kothak, lemari switch voltase dhuwur lan kurang, kothak cabang kabel lan substation kothak langkah-up fotovoltaik, nglayani upgrade kothak kutha, distribusi taman industri, stasiun PV sing disebar, panyimpenan energi lan infrastruktur kotamadya. Perusahaan ndhukung skema utami sing disesuaikan, perakitan terpadu lan komisioning pabrik. Kanggo nemtokake orane katrangan antarane unit utama ring lan substations kothak-jinis kanggo project, hubungi Deyan Electric.
