Gardu Tipe Box Dijelasake: Jinis, Kaluwihan lan Praktik Paling Apik

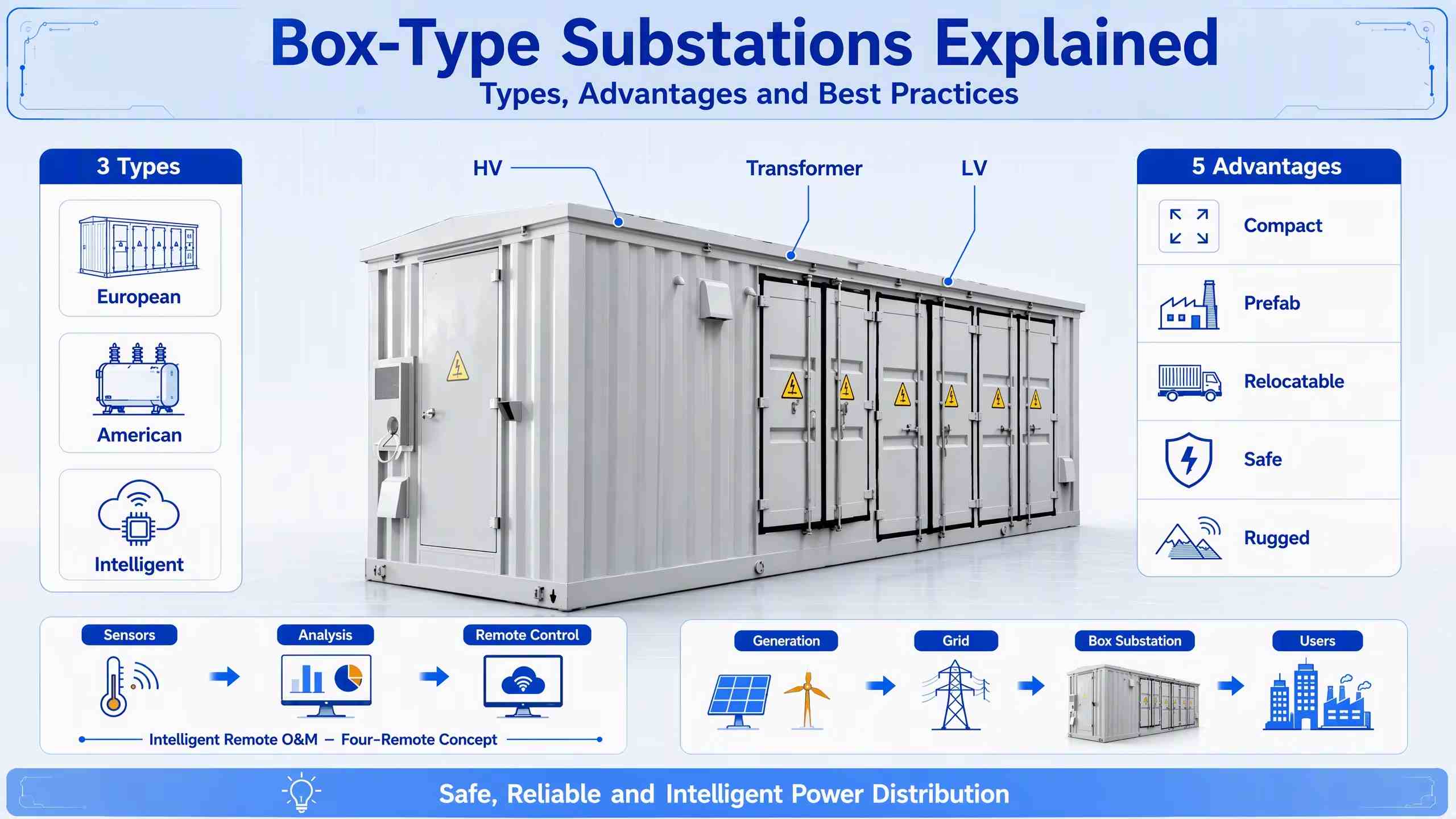

Gardu jinis kothak(substations prefabricated) nggabungake kabinèt ngalih voltase dhuwur, trafo lan panel distribusi voltase rendah menyang kabinet logam sing ditutup kanthi lengkap. Prefabricated ing pabrik, padha bisa sijine menyang operasi mung liwat integral hoisting lan wiring ing situs. Kanthi siklus konstruksi sing cendhak, pendhudhukan tanah cilik lan relokasi integral, dheweke wis dadi alternatif utama kanggo gardu teknik sipil tradisional ing sistem distribusi tenaga 10--35 kV.

I. Telung Jinis Struktural Utama

1. Gardu Kotak Gaya Eropa (Tipe Gabungan)
Ngadopsi struktur compartmentalized karo kamar kapisah independen kanggo voltase dhuwur, trafo lan kurang voltase bagean, ndhukung lenga-nyemplungaken utawa garing-jinis transformer (50-2500 kVA). Ngidini konfigurasi sing bisa ditambahi kalebu kompensasi daya reaktif, pangukuran lan ngalih sumber daya dual. Minangka jinis sing paling akeh diterapake, cocog karo proyek kotamadya, komunitas omah lan bangunan industri & komersial.

2. Gardu Kotak Gaya Amerika (Tipe Terpadu Prefabrikasi)
Iki nduweni struktur tangki sing dienggo bareng ing ngendi switch beban, sekring lan inti trafo dipasang ing siji tangki sing diisi minyak. Kanthi tilas ultra-kompak, cocog karo situs sing winates ing papan kayata lampu dalan, sabuk ijo lan pasokan listrik konstruksi sementara. Diwatesi dening desain tank sing dienggo bareng, mung bisa nganggo trafo sing dicelupake minyak lan ora dianjurake kanggo lokasi kanthi standar perlindungan geni sing ketat.

3. Gardu Kotak Cerdas
Dikembangake kanthi basis gardu kothak gaya Eropa utawa Amerika, dilengkapi modul kalebu unit DTU / FTU, sensor suhu & kelembapan, piranti pangukuran lan indikator kesalahan. Iku nyadari papat fungsi remot kontrol (remot pangukuran, remot signaling, remot kontrol lan remot regulasi) uga unattended remot operasi lan pangopènan. Iki minangka varian sing ditingkatake kanthi fungsional tinimbang kategori struktural independen.

II. Kaluwihan Inti lan Skenario Aplikasi

Lima Kaluwihan Inti

● Pendhudhukan tanahmung 1/3 nganti 1/5 saka gardu tradisional;
● Pabrik prefabrikasinjamin kualitas perakitan konsisten;
● Konfigurasi fleksibellan relokasi integral;
● Fungsi protèktif lengkapkalebu interlocks limang pencegahan, ventilasi sing dikontrol suhu lan sistem dehumidification anti-kondensasi;
● Kabinetbisa digawe saka piring baja, stainless steel utawa aluminium alloy, nyesuekake kanggo lingkungan atos kayata kabut uyah dhuwur pesisir, dhuwur lan wilayah kadhemen frigid.

Skenario Aplikasi Khas

Distribusi daya kutha lan deso, lampu dalan kotamadya, taman industri lan komersial, sambungan jaringan energi anyar, pasokan listrik sementara, renovasi jaringan listrik pedesaan lan infrastruktur transportasi.

III. Poin Kunci kanggo Seleksi & Operasi lan Pangopènan

Lima Faktor Penting kanggo Pamilihan Jinis

1. Kapasitas cocogkanthi beban sing diwilang lan cadangan 15%--25% margin kanggo ekspansi kapasitas mangsa ngarep;
2. Verifikasi kahanan lingkungankalebu suhu sekitar, dhuwur, kelas polusi lan syarat tahan seismik;
3. Pilih transformermiturut jinis struktural: trafo jinis garing opsional kanggo unit gaya Eropa kanggo memenuhi standar safety geni; S13 utawa trafo efisiensi energi sing luwih dhuwur diutamakake kanggo proyek hemat energi;
4. Rencana mode wiring mlebu / metu, sirkuit metu, sumber daya dual, kompensasi daya reaktif lan konfigurasi metering;
5. Nemtokake tingkat konfigurasi cerdasadhedhasar mode operasi & pangopènan lan budget project.

Lima Prioritas Kritis kanggo Operasi & Maintenance

1. Inspeksi lingkungan visual:mriksa karat kabinet, pemukiman pondasi, akumulasi banyu lan bolongan saluran sing diblokir;
2. Priksa kontrol suhu, ventilasilan sistem anti-kondensasi;
3. Cepet kabeh sambungan listrik;ajeg nganakake tes insulasi, frekuensi daya tahan tes voltase lan tes resistance grounding (resistance lemah ≤ 4 Ω);
4. pangopènan awak Transformer:kanggo trafo kecemplung lenga, mriksa tingkat lenga lan bocor, lan nindakake analisis sampel lenga biasa; kanggo trafo jinis garing, mbusak bledug akumulasi lan mriksa retakan casting;
5. Verifikasi data saka terminal cerdas,fungsi weker test lan kalibrasi nilai setelan pangayoman.

Kesimpulan

Kanggo pilihan peralatan, emphasis kudu diselehake ing cocog mbukak, verifikasi lingkungan, pilihan jinis struktural, planning expansion lan konfigurasi cerdas. Sistem operasi lan pangopènan standar sing nyakup tampilan kabinèt, sistem kontrol suhu, sambungan listrik, badan trafo lan terminal cerdas kudu ditetepake kanggo njamin operasi peralatan sing aman lan stabil.
