Pandhuan kanggo Milih Switchgear

Ateges, milih jinisswitchgearminangka proses nggawe keputusan saka "nemtokake syarat" dadi "parameter sing cocog." Kanggo nggawe proses pilihan luwih cetha, aku wis dipérang dadi wolung dimensi utama. Sampeyan bisa nggunakake iki kaya dhaptar mriksa, mriksa saben item ing kahanan nyata.

Telung Dimensi Inti kanggo Pilihan Switchgear

Ukuran Pilihan

Pertimbangan Kunci

Pedoman Pemilihan

1. Tingkat Tegangan

Nemtokake apa iku kanggo sistem voltase dhuwur (contone, 10kV, minangka baris mlebu / trafo sisih utami) utawa sistem kurang voltase (contone, 380V / 220V, minangka saluran metu / distribusi terminal).

Iki minangka divisi paling dhasar, kanthi langsung nemtokake tingkat insulasi peralatan lan komponen internal.

2. Lingkungan Instalasi

Nemtokake manawa kanggo instalasi njero ruangan utawa ruangan, lan yen ana syarat khusus kayata waterproofing (rating IP), tahan kelembapan, tahan korosi, utawa proteksi bledosan.  Panggunaan ruangan mbutuhake rating proteksi ingress sing dhuwur (contone, IP54 utawa luwih dhuwur) lan enclosures stainless steel; lingkungan lembab / corrosive mbutuhake peralatan lengkap utawa perawatan nutupi khusus.

3. Tujuan Fungsional

Temtokake kanthi jelas tujuan utama: cahya, daya (contone, kontrol motor), distribusi daya, koreksi faktor daya (bank kapasitor), utawa pangukuran. Kothak distribusi cahya duwe beban cilik lan bisa dipasang ing tembok; kothak distribusi daya duwe kathah gedhe, asring lantai-ngadeg, lan kerep mbutuhake Unit kontrol motor.

4. Wujud Struktur

Pilih antarane jinis tetep (contone, GGD, ekonomis) utawa jinis tarik-metu (contone, GCK / GCS / MNS, gampang pangopènan, linuwih dhuwur). Jinis tetep cocok kanggo kahanan kanthi beban sing kasebar, sawetara sirkuit, lan anggaran winates.

Jinis tarik-metu cocok kanggo kahanan kanthi beban konsentrasi, akeh sirkuit, lan syarat linuwih sumber daya dhuwur (contone, pusat data, industri petrokimia).

5. Parameter Listrik

Verifikasi voltase dirating sistem, frekuensi, lan saiki sing diwilang. Sing luwih penting, mesthekake tundhuk karo syarat stabilitas dinamis lan termal ing kahanan sirkuit cendhak. Kapasitas pemutus sirkuit kudu luwih gedhe tinimbang arus hubung singkat maksimum ing titik instalasi.  Pencocokan parameter penting kanggo operasi sing aman. Iku kudu adhedhasar petungan sing ketat, ora mung pengalaman utawa taksiran.                6. Alam Proyek

Apa proyek konstruksi anyar, proyek renovasi, utawa proyek ekspansi kapasitas?

Kanggo konstruksi anyar, prioritasake produk anyar sing berkualitas tinggi lan dipercaya. Kanggo mbenake / expansion, referensi jinis kabinèt ana kanggo integrasi sistem luwih gampang.

7. Spasi Instalasi

Ukur dawa, jembar, lan dhuwure ruangan listrik, utamane lebar lorong operasi ing ngarep lan mburi lemari.

Kasedhiyan papan langsung mbatesi dimensi lan tata letak kabinet. Contone, jembar lorong mburi kudu nyukupi syarat pangopènan, lan baris lemari sing luwih dawa tinimbang 6m mbutuhake rong titik metu.

8. Pangopènan & Manajemen  Pertimbangake tingkat katrampilan teknis personel operasi lan syarat kanggo kepenak pangopènan.

Kabinet tarik-metu nawakake interchangeability unit apik; sak pangopènan, unit rusak bisa ditarik metu kanggo cepet mulihake sumber daya, nanging biaya luwih.

Model Switchgear Umum lan Skenario sing Ditrapake

Sawise mangertos dimensi inti, ayo kang katon ing sawetara jinis umum sakaswitchgear voltase kuranging pasar. Iki bakal mbantu sampeyan cocog karo syarat abstrak karo produk tartamtu.

Seri Model  Jenis Struktur  Karakteristik Inti

Skenario Khas sing Ditrapake

:-----------  :------------  :--------------------------------------------------------

GGD  Tetap Irit lan praktis, sirkuit prasaja, nanging mbutuhake daya mati kanggo pangopènan.

Perusahaan industri lan pertambangan, situs konstruksi kanthi sensitivitas biaya, sirkuit sing luwih sithik, lan syarat sing sithik kanggo kesinambungan pasokan listrik.

GCK       Draw-out

Kasedhiya saka unit Pusat Kontrol Motor (MCC). Sirkuit terisolasi nyedhiyakake safety lan linuwih sing apik. Nawakake nilai apik kanggo dhuwit.

Sistem tenaga, perusahaan industri lan pertambangan, bangunan dhuwur sing mbutuhake konversi daya, distribusi, lan kontrol motor. Saiki jinis sing akeh digunakake.

GCS       Draw-out

Desain sing luwih apik adhedhasar GCK, struktur fleksibel, interchangeability apik saka unit laci. Versi awal nduweni tingkat proteksi sing luwih murah.  Sistem distribusi ing pembangkit listrik gedhe, fasilitas petrokimia, lan sapiturute, mbutuhake tingkat otomatisasi sing dhuwur lan kemampuan antarmuka karo komputer.

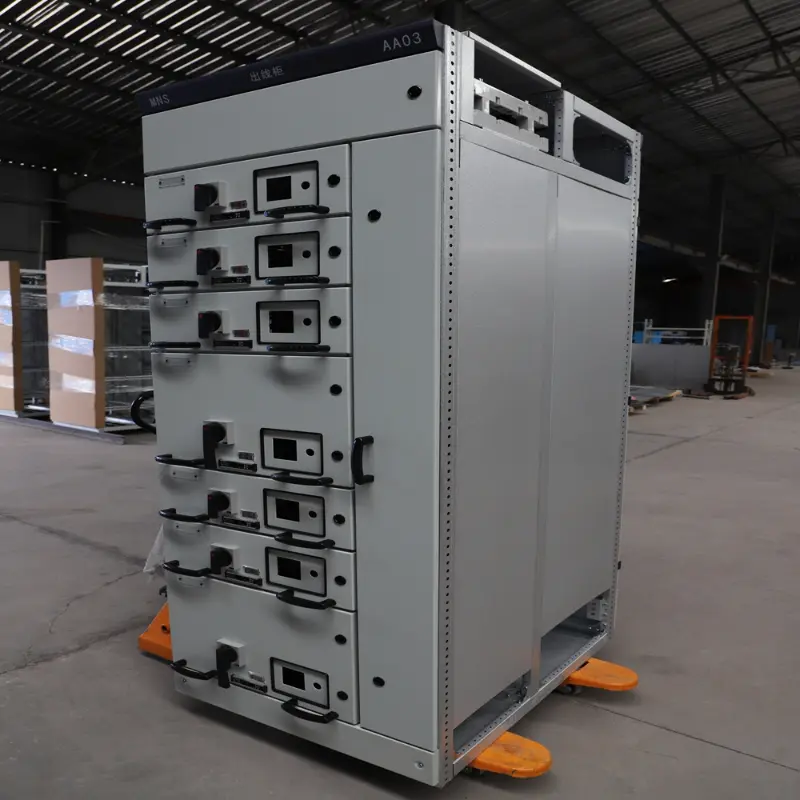

MNS       Draw-out

Desain kompak, struktur modular, workmanship banget, tingkat pangayoman dhuwur, kinerja unggul, nanging biaya relatif luwih (kira-kira kaping pindho saka GCS).  Kahanan kanthi panjaluk dhuwur banget kanggo linuwih sumber daya, safety, lan panggunaan ruang, kayata pusat data gedhe, hotel kelas atas, lan bengkel manufaktur presisi.

> Ing cendhak, saka GGD kanggo MNS, bisa katon minangka kemajuan ing loro kinerja lan biaya. Kanggo umume proyek konvensional, GCK asring dadi pilihan sing wicaksana sing ngimbangi ekonomi lan linuwih.
