Apa sing Ndadekake Switchgear Utama Cincin Tertutup Logam AC Bisa Dipercaya kanggo Distribusi Daya Modern?

AC metal-tertutup ring switchgear utamaminangka solusi distribusi voltase medium kompak sing dirancang kanggo nambah kesinambungan daya, safety operasional, isolasi kesalahan, lan efisiensi instalasi. Kanthi nggabungake fungsi switching, proteksi, isolasi, lan grounding ing njero pager logam, peralatan iki cocog kanggo jaringan distribusi kutha, fasilitas industri, bangunan komersial, proyek infrastruktur, lan aplikasi energi sing bisa dianyari. Pandhuan iki nerangake struktur, prinsip operasi, paramèter teknis utama, fitur safety, skenario aplikasi, lan pertimbangan praktis kanggo milih konfigurasi sing bener.

Daftar Isi

• 1. Understanding AC Metal-Tertutup Ring Utama Switchgear
• 2. Napa Penting ing Distribusi Tegangan Sedheng?
• 3. Kepiye Struktur Switchgear?
  • Komponen Ngalih lan Proteksi
  • Kabel lan Kompartemen Sambungan
  • Metal Enclosure lan Desain Safety
• 4. Kepiye Sistem Utama Ring?
• 5. Parameter Teknis Apa sing Paling Penting?
• 6. Manfaat Utama kanggo Proyek Distribusi Daya
• 7. Ing ngendi iku umume digunakake?
• 8. Apa sing kudu Dipriksa Para Pembeli Sadurunge Mesen?
• 9. Instalasi, Operasi lan Pertimbangan Maintenance
• 10. Konfigurasi Air-Insulated lan Gas-Insulated
• 11. Pitakonan sing Sering Ditakoni
• 12. Kesimpulan

1. Understanding AC Metal-Tertutup Ring Utama Switchgear

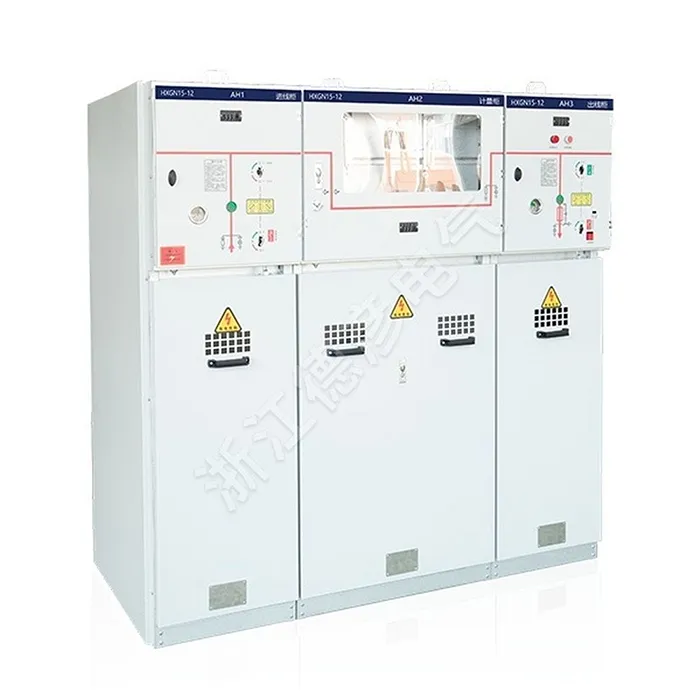

Switchgear utama ring logam AC yaiku perakitan distribusi listrik voltase medium sing dirancang kanggo nampa, nyebar, ngalih, ngisolasi, lan nglindhungi daya listrik ing jaringan distribusi dering utawa radial. Nempatake peralatan switching lan proteksi sing relevan ing pager logam sing digarap, nggawe solusi sing kompak lan teratur kanggo aplikasi voltase medium.

Ing IEC 62271-200, switchgear lan piranti kontrol sing ditutupi logam AC nutupi peralatan kanthi voltase dirating ndhuwur 1 kV lan nganti lan kalebu 52 kV. Unit utama ring minangka salah sawijining wujud praktis saka peralatan iki lan akeh digandhengake karo sistem distribusi kabel voltase medium.

Istilah "ring utama" nggambarake susunan jaringan tinimbang mung kabinet dhewe. Ing jaringan dering sing khas, daya bisa tekan titik distribusi saka rong arah. Yen bagean kabel develops fault, bagean sing kena pengaruh bisa diisolasi nalika jaringan isih terus nampa daya liwat rute alternatif.

Kanggo pamilik proyek, arsitektur iki ngatasi salah sawijining tantangan distribusi sing paling penting: njaga layanan listrik nalika ngontrol ukuran peralatan, kerumitan operasi, lan risiko safety.

2. Napa Penting ing Distribusi Tegangan Sedheng?

Jaringan daya modern kudu ngatasi beban sing tambah akeh nalika njaga layanan sing bisa dipercaya. Pabrik industri, komplek komersial, rumah sakit, fasilitas transportasi, pusat data, lan instalasi energi sing bisa dianyari ora bisa tansah ngidinke gangguan listrik sing dawa.

Sistem utama ring sing dirancang kanthi bener menehi sawetara kaluwihan:

• Kesinambungan pasokan:Konfigurasi ring bisa menehi dalan daya alternatif sawise fault terisolasi.
• Isolasi kaluputan:Operator bisa medhot bagean sing kena pengaruh tanpa mateni kabeh jaringan distribusi.
• Instalasi kompak:peralatan ngoper Integrated nyuda tilas dibandhingake karo sawetara aransemen conventional.
• safety operasional:Enclosure logam, pengaturan grounding, interlocks, lan indikasi posisi mbantu nyuda risiko operasional.
• Konfigurasi fleksibel:Kombinasi saklar beban, pemutus sirkuit, sekring, trafo saiki, trafo voltase, lan switch earthing bisa dirancang miturut syarat proyek.

Karakteristik kasebut ndadekake switchgear utama ring penting banget ing ngendi papan diwatesi lan kesinambungan layanan listrik minangka prioritas desain utama.

3. Kepiye Struktur Switchgear?

Senajan konfigurasi beda-beda miturut Produsèn lan kelas voltase, a AC logam-tertutup dering utama switchgear Déwan nggabungake sawetara bagean fungsi. Ngerteni bagean kasebut mbantu para panuku ngevaluasi proposal teknis kanthi luwih akurat.

Komponen Ngalih lan Proteksi

Bagean ngoper bisa uga kalebu saklar pemutus beban, pemutus sirkuit vakum, kombinasi saklar sekring, pemisah, lan saklar pembumian. Pangaturan sing cocog gumantung apa peralatan kasebut utamane kanggo ngoper feeder, proteksi trafo, gangguan fault, utawa kombinasi fungsi kasebut.

Saklar pemutus beban umume dimaksudake kanggo ngoper arus beban normal, dene pemutus sirkuit nyedhiyakake kemampuan gangguan gangguan sing luwih lengkap. Ing ngendi sekring digunakake, kombinasi switch-sekring bisa nyedhiyakake proteksi trafo lan feeder ing sawetara aplikasi sing cocog.

Mulane, para panuku ora kudu ngevaluasi kabinet mung kanthi nilai saiki. Filosofi perlindungan lengkap kudu cocog karo trafo, feeder, kabel, lan sistem proteksi hulu / hilir.

Kabel lan Kompartemen Sambungan

Kompartemen kabel nyedhiyakake antarmuka antarane switchgear lan jaringan voltase medium eksternal. Gumantung ing desain, bisa uga ngemot kabel terminasi, switch earthing, trafo saiki, trafo voltase, komponen proteksi lonjakan, utawa aksesoris liyane.

Kompatibilitas kabel sing bener penting. Ukuran kabel sing dibutuhake, jinis terminasi, tingkat insulasi, jarak fase, lan cara instalasi kudu dikonfirmasi sadurunge produksi peralatan.

Metal Enclosure lan Desain Safety

Enclosure logam misahake komponen energi saka lingkungan lingkungan lan nggawe struktur mechanical ditetepake kanggo peralatan internal. Kompartemen sing tepat uga bisa mbantu mbatesi akibat saka kesalahan internal.

Mekanisme interlocking minangka fitur penting liyane. Interlocks mekanik utawa listrik bisa mbantu nyegah urutan operasi sing ora aman, kayata nutup saklar earthing nalika sirkuit energi tetep nyambung.

Kanggo instalasi kanthi resiko sing luwih dhuwur, klasifikasi busur internal lan pengaturan relief tekanan kudu dianggep minangka bagéan saka rancangan safety sakabèhé. Sawetara sistem RMU sing kasedhiya sacara komersial nemtokake kinerja busur internal miturut kondisi tes sing ditemtokake, nuduhake kenapa klasifikasi sing tepat kudu diverifikasi tinimbang dianggep.

4. Kepiye Sistem Utama Ring?

Prinsip operasi dhasar langsung. Sawetara titik distribusi disambungake liwat jaringan voltase medium loop. Saben unit utama ring kontrol bagean saka jaringan lan bisa nyedhiyani sambungan menyang trafo utawa mbukak downstream.

Sajrone operasi normal, jaringan bisa digunakake kanthi titik mbukak sing ditetepake utawa konfigurasi sing disetujoni sarana liyane. Yen ana kesalahan kabel, operator utawa sistem proteksi otomatis bisa ngenali lan ngisolasi bagean sing kena pengaruh. Bagian jaringan sing sehat banjur bisa tetep energi saka jalur pasokan sing kasedhiya.

Pangaturan iki ora ateges saben dering kanthi otomatis menehi daya tanpa gangguan. Kontinuitas nyata gumantung ing desain jaringan, koordinasi proteksi, prosedur ngalih, otomatisasi, redundansi, lan syarat operasi sarana.

Mulane, kualitas skema distribusi sakabèhé iku penting banget karo switchgear kasebut.

5. Parameter Teknis Apa sing Paling Penting?

Milih peralatan mung adhedhasar voltase lan saiki bisa nggawe masalah proyek serius. Spesifikasi teknis sing lengkap kudu nimbang parameter listrik, mekanik, lingkungan, lan safety.

IEC 62271-200 utamane relevan amarga netepake syarat kanggo switchgear lan piranti kontrol sing ditutup logam AC ing sawetara voltase sing ditemtokake. Standar liyane bisa uga ditrapake kanggo komponen individu, kalebu saklar voltase dhuwur, pemutus sirkuit, kombinasi sekring switch, pemisah, lan switch earthing.

6. Manfaat Utama kanggo Proyek Distribusi Daya

Tapak kompak

Switchgear utama ring dirancang kanggo nggabungake sawetara fungsi distribusi ing susunan sing relatif kompak. Iki migunani utamane ing gardu kutha, bangunan komersial, pabrik industri, lan proyek infrastruktur sing larang regane.

Peningkatan Fleksibilitas Operasional

Multiple fungsi ngoper ngidini operator ngisolasi feeder, transformer, utawa bagean kabel sing dipilih miturut rencana operasi jaringan. Iki bisa nyederhanakake tata cara pangopènan lan manajemen kesalahan.

Peningkatan Personel Protection

Enclosure logam, sistem grounding, interlocks, compartmentalization, lan klasifikasi kinerja busur sing cocog bisa nggawe sawetara lapisan perlindungan. Nanging, fitur-fitur kasebut kudu diverifikasi marang dokumentasi tes produk sing nyata.

Ngurangi Kompleksitas Distribusi

RMU sing dikonfigurasi kanthi bener bisa nggabungake switching feeder lan proteksi trafo ing paket standar. Iki bisa nyederhanakake teknik, transportasi, instalasi, lan komisioning dibandhingake karo ngrakit sawetara komponen sing kapisah.

Cocog kanggo Infrastruktur Modern

Arsitèktur dhasar sing padha bisa ndhukung distribusi sarana konvensional uga aplikasi industri, komersial, energi terbarukan, transportasi, lan liya-liyane.

7. Ing ngendi iku umume digunakake?

Switchgear utama ring logam AC cocok kanggo macem-macem lingkungan distribusi voltase medium.

• Distribusi daya kutha:Gardu kompak lan jaringan kabel lemah.
• Fasilitas Industri:Pabrik, pabrik pangolahan, gudang, lan situs manufaktur.
• Bangunan komersial:Pusat blanja, komplek kantor, hotel, lan pembangunan komersial gedhe.
• Infrastruktur umum:Bandara, fasilitas sepur, rumah sakit, terowongan, lan proyek kotamadya.
• Energi sing bisa dianyari:Sistem pengumpulan lan distribusi tenaga surya lan angin.
• Pembangunan Perumahan:Distribusi voltase medium kanggo komunitas gedhe lan proyek omah.
• Gardu Transformer:Manajemen feeder mlebu lan metu lan proteksi trafo.

Proyèk komersial lan industri asring prioritas dimensi kompak, switch dipercaya, pangopènan langsung, lan koordinasi pangayoman cetha. Proyek energi sing bisa dianyari bisa uga menehi penekanan tambahan ing operasi jarak jauh, resistensi lingkungan, pemantauan, lan otomatisasi.

8. Apa sing kudu Dipriksa Para Pembeli Sadurunge Mesen?

Tuku switchgear voltase medium minangka keputusan teknis tinimbang mung perbandingan rega. Sadurunge nggawe pesenan, insinyur proyek lan tim pengadaan kudu nyiapake jadwal teknis sing rinci.

1. Konfirmasi voltase sistem.Verifikasi syarat voltase operasi nominal lan maksimum.
2. Hitung arus beban.Aja milih saiki dirating mung saka nameplate trafo tanpa considering kahanan operasi nyata.
3. Nemtokake tingkat short-circuit.Rating tahan wektu cendhak lan puncak switchgear kudu cocog karo pitungan kesalahan jaringan.
4. Netepake cara pangayoman.Nemtokake manawa proyek mbutuhake switch beban, pemutus sirkuit vakum, sekring, utawa kombinasi.
5. Priksa syarat kabel.Jinis kabel, mandap, ukuran konduktor, lan papan instalasi sing kasedhiya kudu dikonfirmasi.
6. Priksa syarat interlocking.Verifikasi urutan operasi sing dibutuhake lan logika safety.
7. Konfirmasi kahanan lingkungan.Coba suhu, dhuwur, asor, tingkat polusi, kondisi seismik, lan lingkungan instalasi.
8. Njaluk dokumentasi test.Nyuwun laporan jinis tes, cathetan tes rutin, sertifikat, gambar, lan lembar data teknis.
9. Priksa akses pangopènan.Priksa manawa operator bisa mriksa, operate, nyoba, lan njaga peralatan kanthi aman.
10. Evaluasi ekspansi mangsa ngarep.Yen feeder tambahan dibutuhake, rembugan modularitas lan kapasitas cadangan sadurunge manufaktur.

Spesifikasi teknis sing jelas ing wiwitan proyek bisa nyuda kesalahpahaman kutipan, desain ulang karya, telat pangiriman, lan masalah komisioning.

9. Instalasi, Operasi lan Pertimbangan Maintenance

Malah switchgear sing dirancang kanthi apik mbutuhake instalasi lan operasi sing bener. Instalasi kudu ngetutake gambar sing disetujoni pabrikan lan peraturan listrik sing ditrapake. Kualitas mandap kabel penting banget amarga mandap sing ora apik bisa nyebabake stres listrik lokal, overheating, utawa kegagalan insulasi.

Sadurunge energization, tim proyek kudu verifikasi operasi mekanik, interlocks listrik, kontinuitas grounding, sambungan kabel, setelan proteksi, sirkuit tambahan, sistem indikasi, lan fungsi liyane sing relevan.

Pangopènan rutin kudu adhedhasar pandhuan pabrikan lan lingkungan operasi sing nyata. Interval inspeksi bisa uga mbutuhake pangaturan kanggo lokasi sing akeh polusi, asor dhuwur, kerep ngalih, utawa kahanan industri sing nuntut.

Kanggo sistem distribusi cerdas, fungsi ngawasi lan remot kontrol opsional uga bisa dianggep. Fungsi kasebut bisa nambah visibilitas operasional lan ndhukung respon sing luwih cepet kanggo kahanan sing ora normal nalika diintegrasi kanthi bener karo arsitektur kontrol situs.

10. Konfigurasi Air-Insulated lan Gas-Insulated

Switchgear utama ring bisa dirancang ing macem-macem teknologi insulasi. Konfigurasi terisolasi udara nggunakake hawa minangka medium insulasi utama, dene desain terisolasi gas nempatake komponen kritis ing lingkungan insulasi sing ditutup. Solusi terisolasi padat uga kasedhiya ing sawetara produk.

Konfigurasi paling apik gumantung ing lingkungan proyek tinimbang teknologi "paling apik" universal. Para panuku kudu ngevaluasi ruang, filosofi pangopènan, syarat lingkungan, pertimbangan siklus urip, peraturan lokal, lan bukti tes sing kasedhiya saka pabrikan.

11. Pitakonan sing Sering Ditakoni

Apa switchgear utama ring tertutup logam AC?

Iki minangka rakitan switchgear voltase medium sing dipasang ing omah logam lan dirancang utamane kanggo ngoper, ngisolasi, proteksi, lan distribusi ing jaringan daya dering utawa radial.

Apa sawetara voltase sing umum digandhengake karo switchgear utama ring?

Akeh produk RMU komersial dirancang kanggo jaringan voltase medium kayata sistem 11 kV, 12 kV, utawa 24 kV, dene konfigurasi liyane bisa nutupi kelas voltase tambahan. Rating sing bener kudu tansah cocog karo jaringan proyek.

Apa unit utama ring nyegah pemadaman listrik?

Ora ana peralatan sing bisa ngilangi kabeh gangguan. A noto ring bisa, Nanging, nambah lampahing sumber dening ngidini bagean faulted diisolasi nalika bagean sehat bisa tetep energized liwat jalur sumber alternatif.

Apa bedane saklar beban lan pemutus sirkuit?

Saklar beban utamane dimaksudake kanggo ngalih arus beban normal ing kemampuan sing ditemtokake. Pemutus sirkuit dirancang kanggo ngganggu arus kesalahan uga nindakake tugas ngoper normal ing kinerja sing dirating. Skema proteksi kudu nemtokake piranti sing cocog.

Napa IEC 62271-200 penting?

IEC 62271-200 nemtokake syarat kanggo switchgear lan piranti kontrol sing ditutup logam AC kanggo voltase sing dirating ing ndhuwur 1 kV lan nganti lan kalebu 52 kV. Iki menehi referensi penting kanggo ngevaluasi konstruksi, tes, lan kinerja peralatan sing ditrapake.

Bisa ring switchgear utama digunakake njobo?

Ya, versi ruangan bisa dirancang kanthi proteksi kandang sing cocog lan tahan lingkungan. Nanging, instalasi ruangan mbutuhake pertimbangan khusus babagan kelembapan, suhu, bledug, karat, cahya srengenge, lan kahanan situs.

Dokumen apa sing kudu dijaluk panuku saka pabrikan?

Gumantung saka proyek kasebut, dokumentasi sing migunani bisa kalebu lembar data teknis, diagram garis tunggal, gambar susunan umum, diagram kabel, dokumentasi tes jinis, rekaman tes rutin, manual instalasi, manual operasi, lan sertifikat sing ditrapake.

Kepiye carane bisa milih switchgear utama ring sing bener?

Mulai karo voltase jaringan, arus terus-terusan, tingkat kesalahan, filosofi perlindungan, konfigurasi kabel, syarat insulasi, kondisi lingkungan, ruang instalasi, syarat safety, lan standar sing ditrapake. Parameter kasebut banjur kudu dicocogake karo konfigurasi produk sing diuji pabrikan.

12. Kesimpulan

Switchgear utama ring logam AC nduweni peran penting ing distribusi voltase medium modern amarga nggabungake konstruksi kompak, switch kontrol, isolasi kesalahan, grounding, lan fungsi perlindungan ing unit terpadu. Nilai kasebut utamane katon ing jaringan sing kesinambungan pasokan, ruang instalasi winates, keamanan operasional, lan arsitektur distribusi sing disederhanakake.

Kanggo insinyur lan tim pengadaan, pendekatan sing paling dipercaya yaiku milih peralatan miturut sistem listrik sing lengkap tinimbang fokus ing siji spesifikasi kayata ukuran saiki utawa ukuran kabinet. Tingkat voltase, arus kesalahan, koordinasi insulasi, strategi proteksi, kondisi lingkungan, kinerja busur internal, susunan kabel, interlocking, testing, lan ekspansi mangsa kudu dianggep bebarengan.
