Inverter Sinkron Magnet Permanen

Deyan Electric minangka pemasok listrik industri profesional kanthi R&D, produksi lan layanan terpadu, kanthi kauntungan rega sing apik lan jangkoan sing amba ing pasar Eropa lan Amerika. Inverter Sinkron Magnet Permanen LNC860E nduweni kontrol vektor sing luwih maju lan kualitas stabil. Cocog kanggo tuku akeh, nyedhiyakake skenario dhuwur kaya pusat CNC, nyedhiyakake regulasi kacepetan motor sing akurat lan dipercaya.

Kirim Pitakonan

Deskripsi Produk

Seri LNC860E Inverter Sinkron Magnet Permanen minangka konverter frekuensi vektor kanthi kinerja dhuwur, utamane digunakake kanggo ngontrol lan nyetel kacepetan lan torsi motor sinkron AC telung fase. Iki nggunakake chip DSP 32-bit lan wis dibangun ing algoritma kontrol inti kayata kontrol vektor loop tertutup, kontrol vektor loop mbukak, lan kontrol torsi, ngidini kontrol drive motor sinkron magnet permanen kanthi kinerja sing luwih dhuwur lan presisi sing luwih dhuwur. Nyedhiyakake output torsi dhuwur kanthi kecepatan sing sithik, nduweni karakteristik dinamis sing apik, kapasitas kakehan sing kuwat banget, lan ndhukung macem-macem kertu PG. Nalika nambah linuwih produk lan kemampuan adaptasi lingkungan, uga nguatake desain kanggo kegunaan pelanggan lan spesialisasi industri. Kanthi fungsi sing luwih dioptimalake, aplikasi sing luwih fleksibel, lan kinerja sing luwih stabil, bisa digunakake kanthi akeh ing skenario aplikasi mid-to-high-end kayata mesin cetakan injeksi, kompresor udara, peralatan mesin servo medium-to-dhuwur, peralatan mesin servo dhuwur lan tekstil. Inverter Sinkron Magnet Permanen iki minangka standar kanthi fungsi komunikasi 485, lan daya 22kW lan ngisor dadi standar kanthi unit rem. Range daya: 0.75kW~400kW-380V.

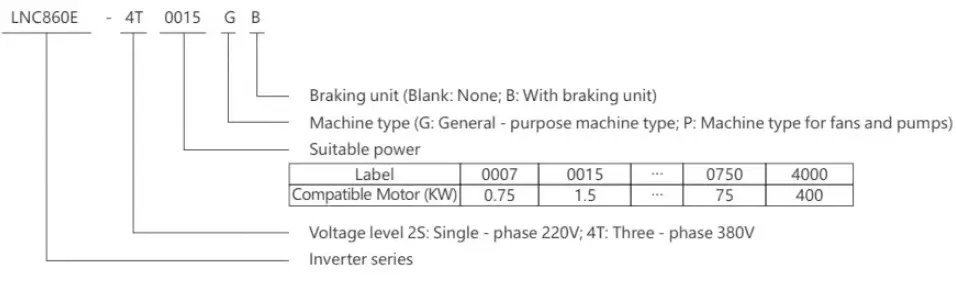

Arti model

LNC860E Permanent Magnet Synchronous Inverter

Fitur produk

▲Open - loop lan closed - loop kontrol vektor kanggo permanen - magnet sinkron motor Ndhukung macem-macem encoders: ABZ incremental, UVW incremental lan solver
▲Input voltase lebar, regulasi voltase output otomatis (AVR), operasi non-stop sajrone mundhut daya sedhela, kanthi kemampuan adaptasi sing luwih kuat
▲ Ndhukung macem-macem metode setelan frekuensi: setelan digital, setelan kuantitas analog, setelan PID, setelan komunikasi RS485
▲Mulai lancar lan operasi stabil, kanthi fungsi nelusuri kacepetan
▲Bisa nuduhake bis DC kanggo ngirit energi
▲Kebisingan sing sithik lan kemampuan anti-gangguan sing kuwat
▲Kapasitas kakehan sing kuat, 150% torsi sing dirating bisa digunakake sajrone 60 detik
▲Dibangun - ing algoritma PID majeng, kanthi respon cepet, adaptasi kuwat lan debugging gampang
▲16 - kontrol kacepetan langkah, PLC prasaja kanggo entuk kontrol logika multi-fungsi kayata wektu, kacepetan konstan lan kontrol arah
▲ Multiple fungsi pangayoman: liwat - voltase, liwat - saiki, overload, liwat - panas, etc
▲Ndhukung tampilan lan operasi panel LCD ing basa Cina lan Inggris Ndhukung komunikasi Profibus - DP lan MODBUS
▲ Struktural nganggo desain saluran udara sing mandiri, penggemar bisa dibongkar kanthi bebas, kanthi kinerja boros panas sing apik

instruksi nameplate

MODEL:	LNC860E-4T0040GB/4T0055PB
DAYA:	4KW9A / 5.5K
INPUT:	3PH AC380V 50HZ/60HZ
OUTPUT:	3PH AC0V-380V 0HZ-400HZ
S.N:	Barcode

Spesifikasi teknis

Item		Spesifikasi
Karakteristik kontrol	Frekuensi output	0-500Hz
	Frekuensi pembawa	0.8kHz ~ 12kHz. Frekuensi operator bisa diatur kanthi otomatis miturut karakteristik beban
	Résolusi frekuensi output	0.01Hz
	Mode kontrol	Kontrol vektor loop terbuka (SVC) Kontrol V/F Kontrol vektor loop tertutup (FVC)
	Karakteristik torsi	Kanthi kompensasi torsi lan ganti rugi slip, torsi wiwitan bisa tekan 150% ing 0.25Hz (SVC)
	Akurasi kontrol torsi	± 5% (FVC)
	Kriteria tumindak nyegah kios	Setel minangka persentasi saka dirating saiki, kiro-kiro saka 20% kanggo 250%
	Range regulasi kacepetan	1:100(SVC) 1:1000(FVC)
	Akurasi stabilisasi kacepetan	± 0,5% (SVC) ± 0,02% (FVC)
	Kapasitas kakehan	150% saka output dirating saiki forone menit
	kurva V/F	Papat mode: linear; pemisahan V/f lengkap multi-titik; pemisahan V/fs sing ora lengkap
	Kurva percepatan lan perlambatan	Mode percepatan lan nyepetake kurva Linear utawa S; papat akselerasi lan akselerasi wektu; akselerasi lan akselerasi wektu kisaran 0.1 ~ 6500.0s
	rem DC	Frekuensi rem DC.0.00Hz～frekuensi maksimal. Wektu rem: 0.0s~36.0s, nilai saiki aksi rem:0.0%～100.0%
	Kontrol jog	Rentang frekuensi jog: 0.00Hz～frekuensi maksimal, akselerasi jog lan wektu deceleration 0.1s～6500.0s
	PLC prasaja, operasi kacepetan multi-langkah	Operasi kacepetan nganti 16-langkah bisa digayuh liwat PLC utawa terminal kontrol sing dibangun
	PID sing dibangun	Iku bisa gampang éling proses-kontrol sistem kontrol loop tertutup
	Regulasi tegangan otomatis (AVR)	Nalika voltase kothak diganti, bisa kanthi otomatis njaga voltase output pancet
	Fungsi matesi saiki cepet	Nyilikake fault over-current nganti paling gedhe lan nglindhungi operasi normal konverter frekuensi
Karakteristik operasi	Saluran printah operasi	Telung saluran: diwenehake dening panel operasi, diwenehake dening terminal kontrol, diwenehake dening port komunikasi serial. Bisa diuripake kanthi macem-macem cara
	Sumber frekuensi	Sepuluh sumber frekuensi: diwenehi dening panel knob, diwenehi dening panel operasi, diwenehi dening voltase analog, diwenehi dening analog saiki, diwenehi dening RS485 komunikasi, kang bisa ngalih ing macem-macem cara.
	Sumber frekuensi tambahan	Sepuluh sumber frekuensi tambahan. Bisa kanthi fleksibel entuk penyetelan frekuensi tambahan lan sintesis frekuensi
	terminal nput	Enem terminal input digital, salah sijine bisa digunakake minangka input pulsa kacepetan dhuwur. Loro saluran input analog, Al1: rentang input0 ~ + 10V, Al2: rentang input0 ~ + 10V/0-20mA
	terminal output	Siji terminal output pulsa kacepetan dhuwur, bisa ngasilake sinyal gelombang persegi saka OkHz ~ 50kHz, sing bisa nyadari output jumlah fisik kayata frekuensi nyetel lan frekuensi output. printah / kacepetan rotasi / sinyal faktor daya
Tampilan lan pilihan keyboard	tampilan LED	Dilengkapi tombol 8 fungsi, LED 7-segmen a5 digit, lan indikator LED 5 status t bisa nindakake rotasi maju, rotasi mundur, ngreset, mandheg, jog, uga setelan lan tampilan parameter.
Tampilan lan pilihan keyboard	Fungsi pangayoman	Deteksi sirkuit cendhak motor nalika ngaktifake, input lan output proteksi phase-loss, proteksi over-current, over-voitage protection, under-voltage protection, over-heat protection overload protection, etc
Enironment	Panggonan aplikasi	Ing njero ruangan, ora langsung kena sinar srengenge, bebas saka bledug, gas korosif, gas sing gampang kobong, kabut lenga, uap banyu, banyu netes utawa uyah, lsp
	Altitude	Kurang saka 1000m
	Kelembapan sekitar	-10 ℃ ~ + 40 ℃ (Nalika suhu sekitar antarane 40 ℃ ~ 50 ℃, operasi derating dibutuhake)
	Kelembapan	Kurang saka 95% RH, tanpa kondensasi tetesan banyu
	Getaran	Kurang saka 5,9m/s²(0,6g)
	Suhu panyimpenan	-20 ℃ ~ + 60 ℃

LNC860E Permanent Magnet Synchronous Inverter
