Inverter kanggo Wire-Drawing Machine

Deyan Electric minangka pemasok listrik industri profesional, nyedhiyakake solusi sing dipercaya lan keuntungan rega sing apik, sing nutupi pasar Eropa lan Amerika. Inverter LNC860L kanggo Mesin Gambar Kawat nduweni kontrol tension maju lan kualitas stabil. Cocog kanggo tuku akeh, cocog karo industri kabel lan kabel, njamin operasi tetep.

Kirim Pitakonan

Deskripsi Produk

LNC860Lseri konverter frekuensi sing darmabakti kanggo mesin gambar kabel ora mung nduweni kabeh fitur kinerja dhuwur saka konverter frekuensi 8605-vektor, nanging uga bisa entuk kontrol tension loop tertutup lan kontrol tension loop terbuka, nyukupi macem-macem syarat nduwurke tumpukan lan unwinding. Wis dibangun ing model matematika kanggo tension nduwurke tumpukan kontrol lan ndhukung pitungan otomatis saka diameteripun muter. Bisa digunakake digunakake ing industri kayata kabel lan kabel, Processing foil logam, nduwurke tumpukan, kabel logam - drawing, lan kabel plastik - drawing. Inverter for Wire-Drawing Machine iki standar - dilengkapi fungsi komunikasi 485, lan unit rem standar - dilengkapi daya 22kW lan ngisor. Range daya: 0.75kW-400kW-380V.

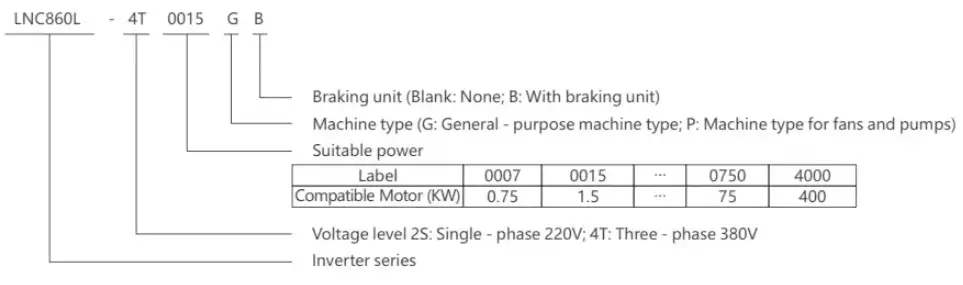

Arti model

LNC860L Inverter for Wire-Drawing Machine

Fitur produk

▲Kontrol vektor kinerja dhuwur, torsi frekuensi rendah gedhe, lan output stabil

▲ Ndhukung macem-macem encoder: tambahan ABZ, tambahan U, lan solver

▲ Input voltase wiyar, regulasi voltase output otomatis (AR), ora mati nalika mundhut daya sedhela, kanthi daya adaptasi sing luwih kuat

▲Ndhukung kontrol tension loop tertutup lan kontrol tension loop mbukak

▲Model matematika sing dibangun kanggo kontrol gulungan tension, ndhukung pitungan otomatis diameter gulungan

▲Mulai lancar, operasi stabil, lan ketegangan konstan

▲Kabel otomatis - deteksi break, kompensasi inersia otomatis

▲Winding lan unwinding sistem kombinasi, bisa nuduhake bis DC, nyimpen energi listrik

▲Dibangun - ing algoritma PID canggih, kanthi respon cepet, daya adaptasi sing kuat, lan debugging sing gampang

▲16 - kontrol kacepetan langkah, PLC prasaja nyadari kontrol logika multi-fungsi kayata wektu, konstan - kacepetan, lan arah - setelan

▲ Antarmuka komunikasi RS485 sing dipasang ndhukung protokol Modbus

▲ Multiple fungsi pangayoman: liwat - voltase, liwat - saiki, kakehan, liwat - panas, etc

instruksi nameplate

MODEL:	LNC860L-4T0037GB/4T0055PB
DAYA:	3.7KW 9A/5.5KW 13A
INPUT:	3PH AC380V 50HZ/60HZ
OUTPUT:	3PH ACOV-380V OHZ-400HZ
S.N:	Barcode

Dhaptar jinis mesin

Model konverter frekuensi	Kapasitas daya (kVA)	Arus input (A)	Arus output (A)	Motor sing ditrapake (KW)
Pasokan listrik fase tunggal: 220V ± 15%, 50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Sumber daya telung fase: 380V ± 15%, 50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Spesifikasi teknis

Item		Spesifikasi
Karakteristik kontrol	Frekuensi output	0-500Hz
	Frekuensi pembawa	0.8kHz ~ 12kHz Frekuensi operator bisa diatur kanthi otomatis miturut karakteristik beban
	Résolusi frekuensi output	0.01Hz
	Mode kontrol	Kontrol vektor loop terbuka (SVC) Kontrol V/F Kontrol vektor loop tertutup (FVC)
	Karakteristik torsi	Kanthi kompensasi torsi lan ganti rugi slip, torsi wiwitan bisa tekan 150% ing 0.5Hz
	Akurasi kontrol torsi	± 5% (FVC)
	Kriteria tumindak nyegah kios	Setel minangka persentasi arus sing dirating, saka 20% nganti 250%
	Range regulasi kacepetan	1:100(SVC) 1:1000(FVC)
	Akurasi stabilisasi kacepetan	± 0,5% (SVC) ± 0,02% (FVC)
	Kapasitas kakehan	150% saka dirating output saiki kanggo siji menit
	kurva V/F	Papat mode: linear; multi-titik; lengkap V/fs separation; ora lengkap V/f separation
	Kurva percepatan lan perlambatan	Mode percepatan lan nyepetake kurva Linear utawa S; papat akselerasi lan deceleration kaping; akselerasi lan deceleration sawetara wektu 0.1 ~ 6500.0s
	rem DC	Frekuensi rem DC: 0.00Hz~frekuensi maksimum. Wektu rem: 0.0s～60.0s, nilai saiki aksi rem:0.0%～100.0%
	Kontrol jog	Jangkoan frekuensi jog: 0.00Hz ~ frekuensi maksimal, akselerasi jog lan wektu deceleration 0.1s ~ 6500.0s
	PLC prasaja, operasi kacepetan multi-langkah	Nganti operasi kacepetan 16-langkah bisa digayuh liwat PLC utawa terminal kontrol sing dibangun
	PID sing dibangun	Iku bisa gampang éling proses-kontrol sistem kontrol loop tertutup
	Regulasi tegangan otomatis (AVR)	Nalika voltase kothak diganti, bisa kanthi otomatis njaga voltase output pancet
	Fungsi matesi saiki cepet	Nyilikake fault over-current nganti paling gedhe lan nglindhungi operasi normal konverter frekuensi
Karakteristik operasi	Saluran printah operasi	Telung saluran: diwenehake dening panel operasi, diwenehake dening terminal kontrol, diwenehake dening port komunikasi serial. Bisa diowahi kanthi macem-macem cara
	Sumber frekuensi	Sepuluh sumber frekuensi: diwenehi dening panel knob, diwenehi dening panel operasi, diwenehi dening voltase analog, diwenehi dening analog saiki, diwenehi dening komunikasi RS485, kang bisa ngalih ing macem-macem cara.
	Sumber frekuensi tambahan	Sepuluh sumber frekuensi tambahan. Bisa kanthi fleksibel entuk penyetelan frekuensi tambahan lan sintesis frekuensi
	Input terminal	Enem terminal input digital, salah sijine bisa digunakake minangka input pulsa kacepetan dhuwur. Loro saluran input analog, Al1: rentang input0 ~ + 10V, Al2: rentang input0 ~ + 10V/0-20mA
	terminal output	Siji terminal output pulsa kacepetan dhuwur, output sinyal gelombang persegi saka OkHz ~ 50kHz, sing bisa nyadari output jumlah fisik kayata frekuensi nyetel lan frekuensi output Siji terminal output digital Siji terminal output relay Loro terminal output analog: OV ~ 10V / 0-20mA, sing bisa nuduhake output frekuensi output / saiki / tegangan / frekuensi / faktor daya sinyal / faktor daya rotasi.
	Fungsi pangayoman	Deteksi cicuit motor nalika proteksi rugi fase input lan output, proteksi over-current, proteksi overvoltage, proteksi undervoltage, proteksi overload overheat, lsp.
Eironment	Panggonan aplikasi	Ing njero ruangan, ora kena sinar srengenge langsung, bebas saka bledug, gas korosif, gas sing gampang kobong, kabut lenga, uap banyu, banyu netes utawa uyah, lsp.
	Altitude	Kurang saka 1000m
	Kelembapan sekitar	-10 ℃ ~ + 40 ℃ (Nalika suhu sekitar antarane 40 ℃ ~ 50 ℃, operasi derating dibutuhake)
	Kelembapan	Kurang saka 95% RH, tanpa kondensasi tetesan banyu
	Getaran	Kurang saka 5,9m/s²(0,6g)
	Suhu panyimpenan	-20 ℃ ~ + 60 ℃

LNC860L Inverter for Wire-Drawing Machine
