Napa Switchgear minangka Node Kunci ing Sistem Daya Modern?

Ing sistem tenaga listrik, ingtransmisi energi listriksaka pembangkit listrik nganti pangguna pungkasan kalebu sawetara tahapan kontrol, distribusi, lan perlindungan sing kompleks. Proses iki mbutuhake luwih akeh tinimbang mung nyambungake kabel; iku gumantung ing canggih, Uploaded tumata saka peralatan. Switchgear, minangka simpul kritis ing jaringan daya, nindakake fungsi sing ngluwihi konsep prasaja "ngoper." Ateges, iki minangka rakitan sing ditutupi logam sing nggabungake pirang-pirang unit fungsional, sing ditugasake kanggo operasi inti kayata nggawe lan mecah sirkuit, ngawasi status, perlindungan kesalahan, lan distribusi daya. Pangertosan switchgear minangka kunci kanggo ngerti kepiye sistem tenaga modern entuk pasokan listrik sing aman, dipercaya, lan fleksibel.

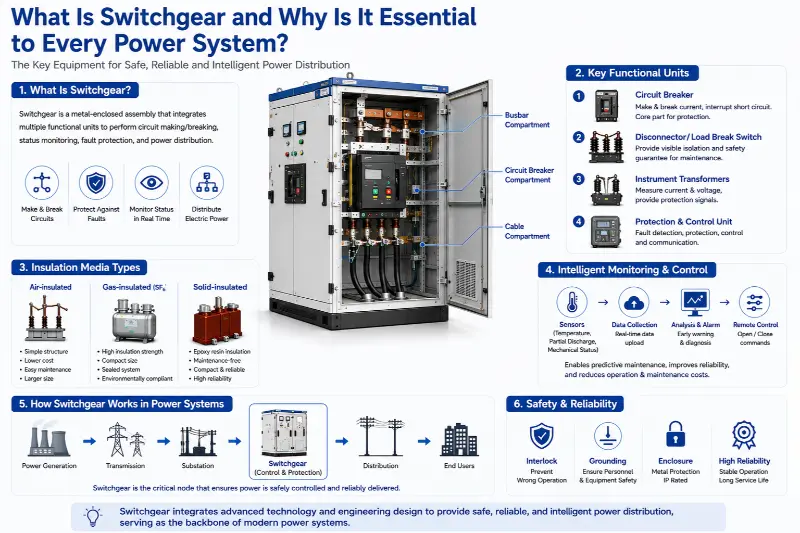

Nilai inti switchgear dumunung ing implementasi fisik "isolasi" lan "kontrol." Sistem tenaga kudu nangani macem-macem kahanan operasi, kalebu transmisi daya rutin lan mati, isolasi aman sajrone pangopènan peralatan, lan pedhot kanthi cepet nalika ana kesalahan. Liwat kombinasi mekanik lan interlocking listrik saka unit fungsional internal, switchgear standarisasi lan ngamanake operasi kasebut. pager logam menehi alangi protèktif kuwat, fisik misahake komponen urip saka lingkungan njaba lan personel. Secara internal, partisi luwih misahake unit kasebut dadi kompartemen independen-kayata ruang busbar, ruang pemutus sirkuit, lan ruang kabel. Desain iki njamin yen ana kesalahan ing siji kompartemen, pengaruhe tetep lokal, nyegah kedadeyan kasebut mundhak. Filosofi desain modular lan kompartemen iki dadi dhasar babagan cara switchgear njamin stabilitas sistem sakabèhé.

Ing babagan komposisi fungsional, unit switchgear khas ora mung piranti siji-sijine nanging sistem miniatur. Iki kalebu sawetara unit fungsional utama sing digunakake ing konser:

1. Nggawe sirkuit utama lan unit breaking: Komponen inti ing kene yaiku pemutus sirkuit. Bisa nggawe lan mecah sirkuit ing kondisi beban normal; liyane Jahwéh, ing acara saka short circuit utawa kakehan abot, mekanisme tripping internal ngidini kanggo trip kanthi otomatis ing milliseconds, interrupting saiki fault. Kapasitas rusak langsung nemtokake gedhene kesalahan sirkuit cendhak sing bisa ditangani switchgear.

2. Isolasi safety lan unit break katon: Fungsi iki utamané dileksanakake dening disconnectors (isolators) utawa mbukak-break ngalih. Disconnectors digunakake sawise mbobol sirkuit wis dibukak kanggo nggawe cetha, longkangan terisolasi online dipercaya, nyediakake jaminan safety katon kanggo pangopènan peralatan. Saklar beban-break bisa dikategorikake kaya ing ngisor iki: 1. Insulated Air: Iki nggunakake udara ing tekanan atmosfer minangka medium insulasi utama. Keuntungan kalebu struktur sing gampang, biaya sing luwih murah, lan gampang pangopènan. Cacat kalebu ukuran peralatan gedhe banget; amarga udhara nduweni kekuatan dielektrik sing relatif kurang, reresik listrik sing gedhe dibutuhake kanggo njamin keamanan. Komponen internal uga rentan marang faktor lingkungan kayata kelembapan lan bledug.

3. Gas-insulated: Sulfur hexafluoride (SF6) gas biasane digunakake minangka insulating lan arc-extinguishing medium. Gas SF6 nawakake kemampuan insulasi lan arc-quenching sing apik, ngidini switchgear sing nggunakake teknologi iki dadi kompak kanthi tapak cilik, nalika isih kebal marang gangguan lingkungan eksternal. Nanging, teknologi gumantung banget marang teknik sealing gas; Salajengipun, SF6 punika gas omah kaca ampuh, lan Recovery lan pembuangan tundhuk peraturan lingkungan ketat.

4.Solid-terisolasi: Bahan padhet, kayata resin epoksi, digunakake kanggo ngecor utawa ngenkapsulasi komponen sirkuit utami (contone, pemutus sirkuit, disconnectors) dadi modul terpadu. Teknologi iki rampung ngilangi pengaruh lingkungan njaba lan mbisakake operasi tanpa pangopènan, kanthi ukuran peralatan ana ing antarane jinis terisolasi udara lan terisolasi gas. Tantangan kasebut ana ing syarat sing dhuwur banget kanggo pangolahan materi lan desain boros panas.

Desain switchgear modern tambah akeh nandheske observasi negara lan operasi lan pangopènan sing cerdas. Model pangopènan périodik tradisional ganti menyang pangopènan prediktif adhedhasar kondisi. Iki gumantung ing macem-macem sensor sing dipasang ing kabinet: sensor suhu ngawasi generasi panas ing kontak lan titik sambungan busbar; sensor discharge parsial ndeteksi cacat insulasi internal tahap awal; lan sensor karakteristik mekanik ngrekam kacepetan mbukak lan nutup lan wektu pemutus sirkuit. Data sing diklumpukake diunggah menyang sistem backend ing ngendi analisis data gedhe menehi bebaya awal babagan kesalahan potensial, mbisakake pangopènan sing dituju; iki Ngartekno nambah linuwih sumber daya lan nyuda biaya operasi lan pangopènan.

Switchgear ora operate ing isolasi; sistem kontrol secondary sawijining serves minangka antarmuka syaraf kanggo integrasi menyang kothak pinter modern. Liwat protokol komunikasi standar, data babagan proteksi, pangukuran, lan status bisa dikirim menyang sistem otomatisasi gardu induk utawa pusat pengiriman tingkat sing luwih dhuwur. Uga bisa nampa perintah remot kontrol kanggo nglakokake operasi mbukak lan nutup remot. Kemampuan iki kanggo ijol-ijolan informasi bidirectional mbisakake dispatchers kothak kanggo ngawasi status operasional pinggiran jaringan ing wektu nyata lan nggampangake isolasi fault cepet lan pemugaran daya-unsur dhasar ing mbangun kothak marasake awakmu dhewe.

Babagan instalasi lan operasi jangka panjang, kinerja switchgear dipengaruhi dening akeh faktor. Levelness pondasi instalasi, torsi pengencang sambungan busbar, lan linuwih jaringan grounding minangka kondisi awal sing nemtokake kinerja umur. Sajrone operasi, komponen internal nglumpukake nyandhang listrik lan mekanik; sambungan bisa longgar amarga ekspansi / kontraksi termal utawa gaya elektromagnetik, sing ndadékaké dadi panas banget; lan bahan insulasi ngalami penuaan bertahap saka wektu. Malah peralatan sing paling canggih mbutuhake pemeriksaan profesional, ngawasi suhu, lan tes discharge parsial kanggo nglacak owah-owahan ing kahanane.

Minangka simpul kritis ing sistem tenaga, switchgear ngemot filosofi desain sing ditondoi kanthi integrasi dhuwur, spesialisasi fungsional, lan fokus ing redundansi safety. Saka cladding logam njaba sing kasar nganti logika listrik internal sing rumit, lan saka prinsip isolasi fisik dhasar nganti teknologi sensing cerdas sing canggih, saben detail dadi tujuan inti: nggawe titik kontrol sing dipercaya lan alangan keamanan ing tengah-tengah aliran daya sing kompleks. Pangerten sing jero babagan switchgear nuduhake manawa pasokan listrik sing stabil lan stabil ora bisa ditindakake; rodo, iku gumantung ing desain engineering kaku lan évolusi teknologi aktif konco bêsik kaetung saka peralatan kritis kuwi. Bisa nggawe lan mecah sirkuit ing arus sing dirating lan tahan arus nggawe sirkuit cendhak tartamtu, unit kasebut asring dipasangake karo sekring kanggo aplikasi tartamtu. Interlocks mekanik utawa listrik ing antarane lan pemutus sirkuit penting kanggo nyegah kesalahan operasional.
